2022-08-04 0
實驗簡述：
本次實驗主要是觀測爆炸應力波在環氧樹脂板中的傳播規律及裂紋擴展情況，利用激光光彈儀以及高速相機拍攝炸藥爆炸后在試件內產生的代表應力大小的等差線條紋圖，從而反映爆炸應力波在試件內傳播和變化的過程。
系統組成：

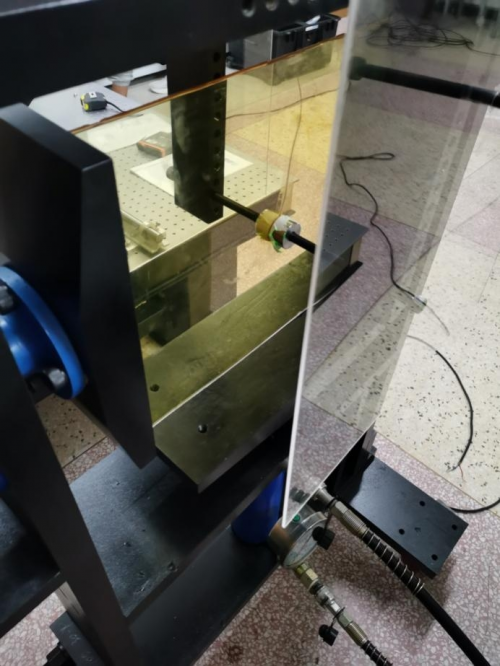

300mm口徑激光光彈儀、定制液壓型爆炸加載架、300X300X5mm環氧樹脂板、疊氮化鉛炸藥及配套引線起爆裝置、高速相機

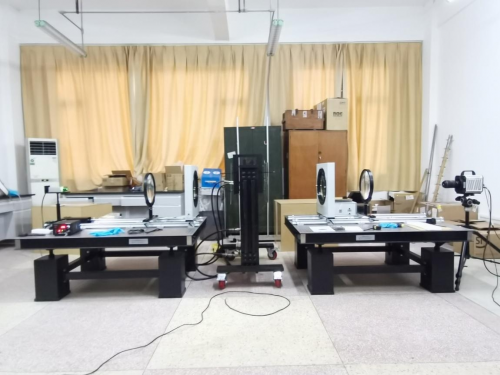

實驗現場：

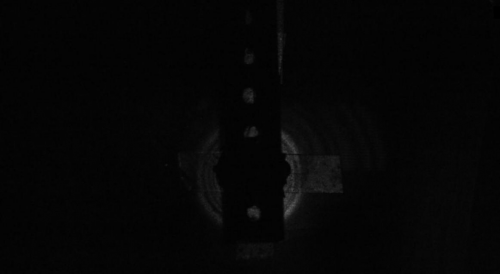

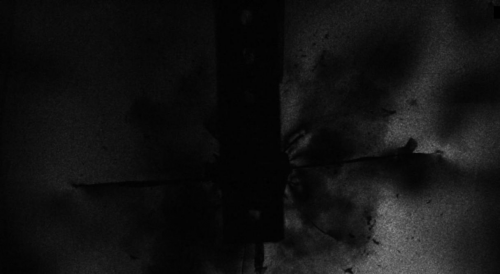

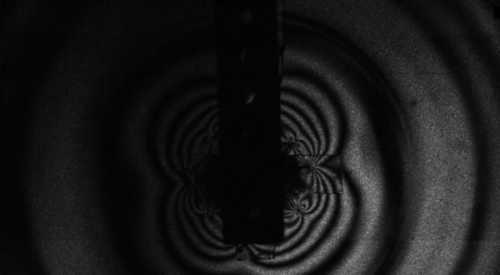

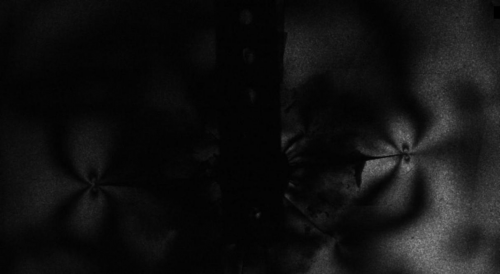

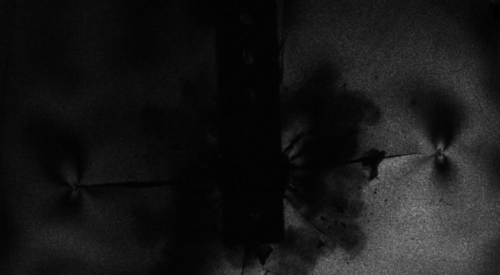

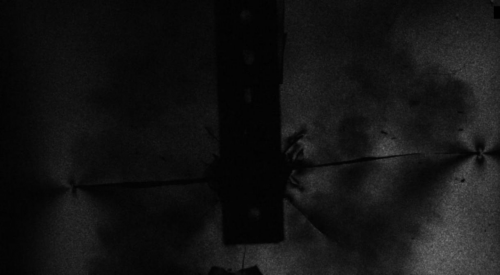

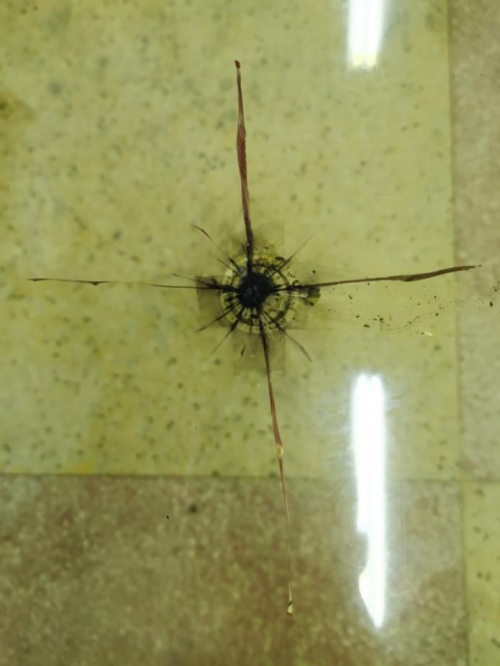

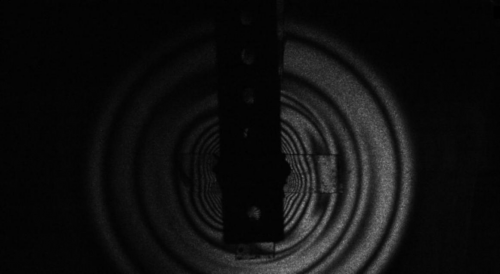

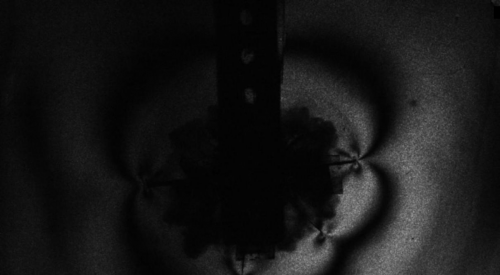

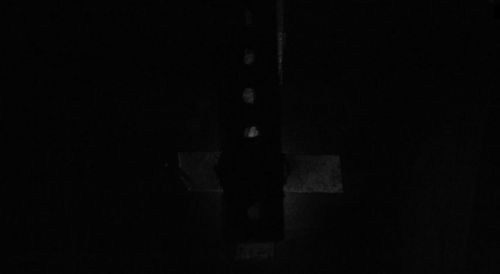

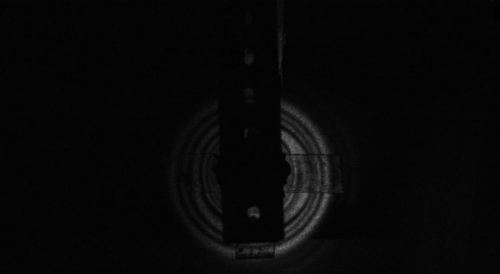

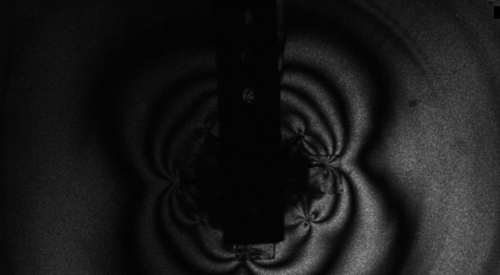

實驗結果：通過高速相機拍攝的等差線條紋圖可觀測到爆炸應力波在環氧樹脂板中變化和傳播以及裂紋的擴展過程，爆炸應力波自炮孔逐漸形成環形波紋往外進行傳播 ，同時裂紋由炮孔位置向四周進行擴展，裂紋尖端可看到應力條紋。
